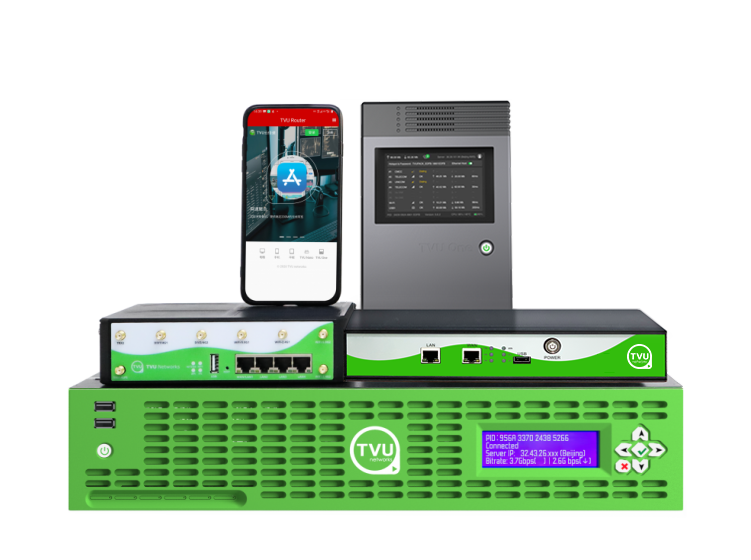

TVU多网聚合路由方案

采用专业多网聚合协议
Inverse StatMux Plus ( IS+ )
实现多种异构网络聚合
构建双向高达千兆的稳定网络接入

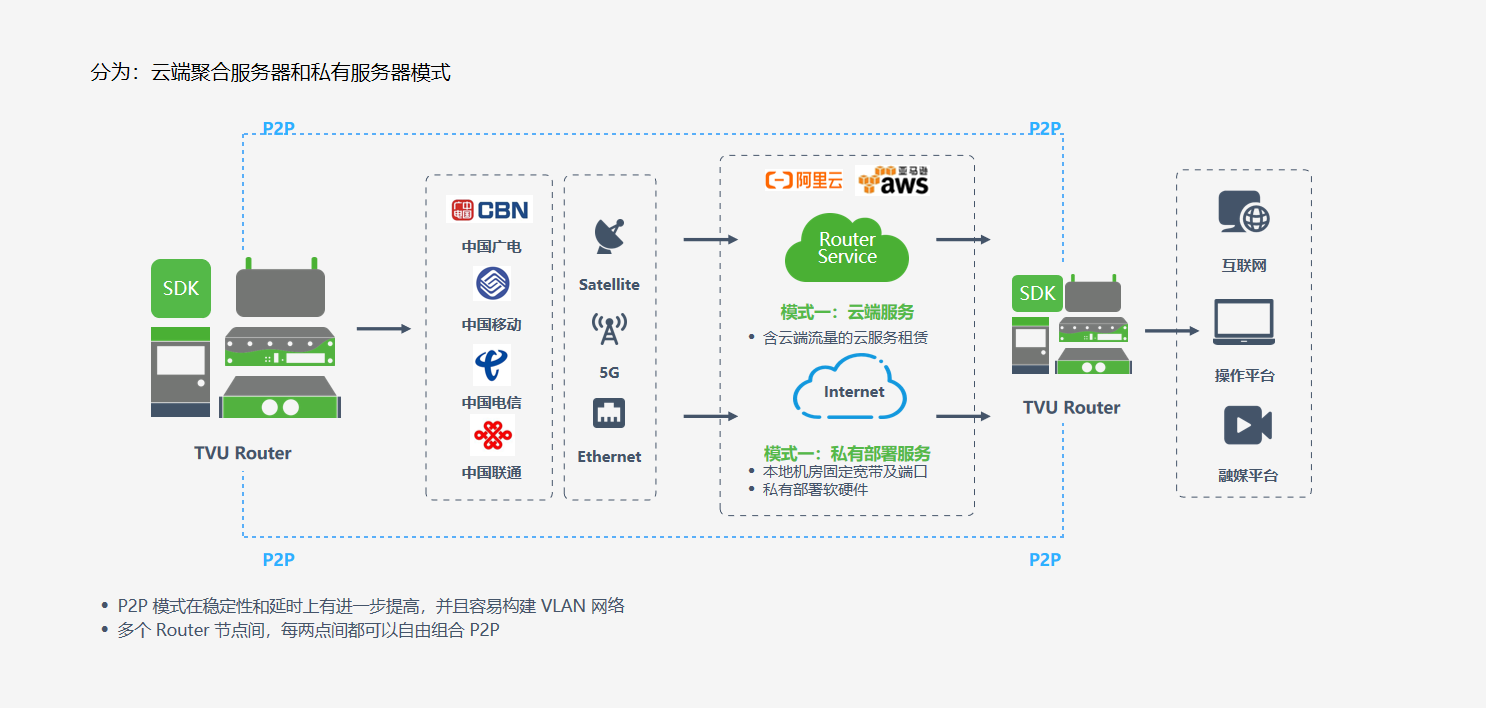

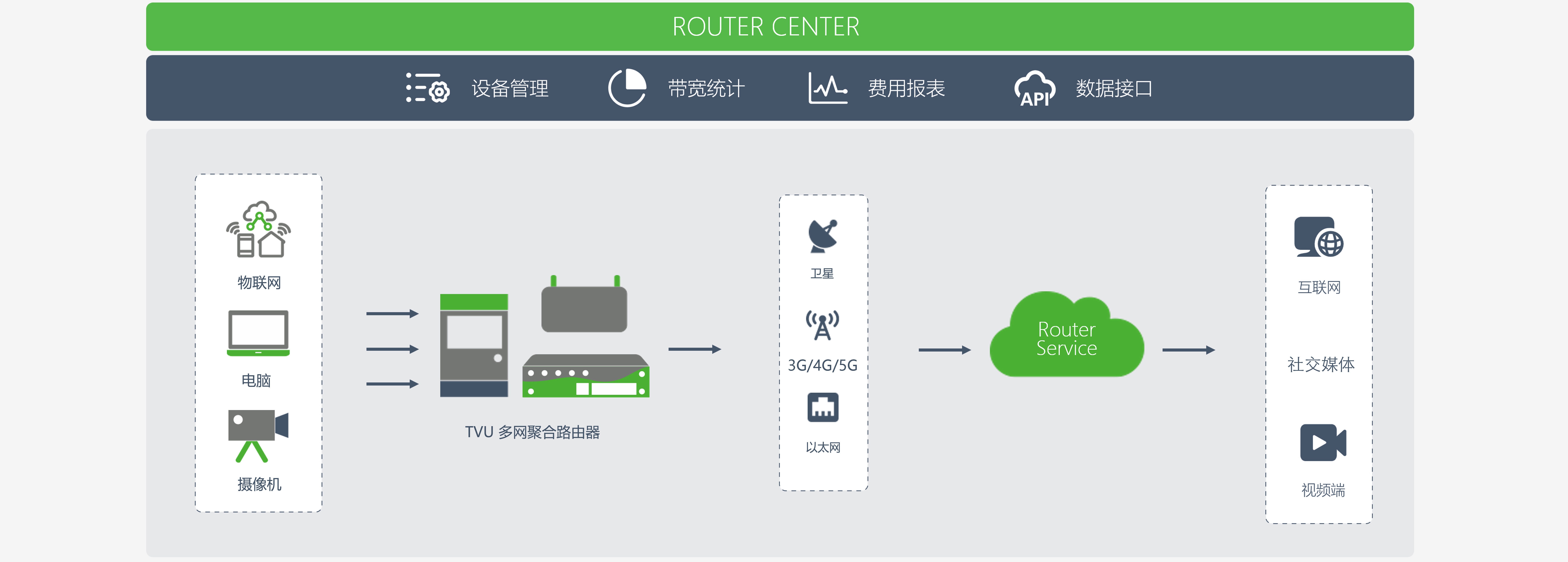

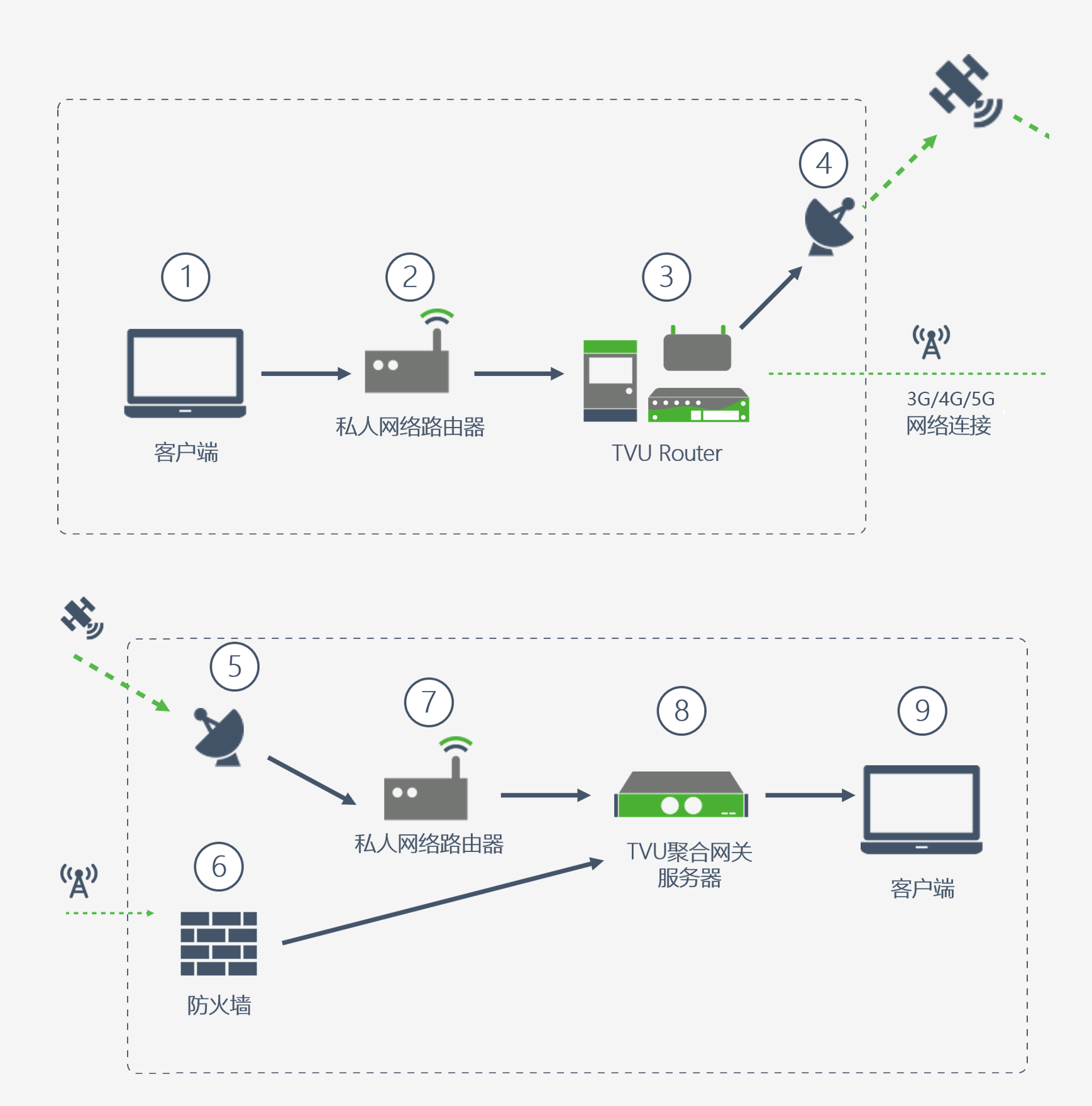

系统架构

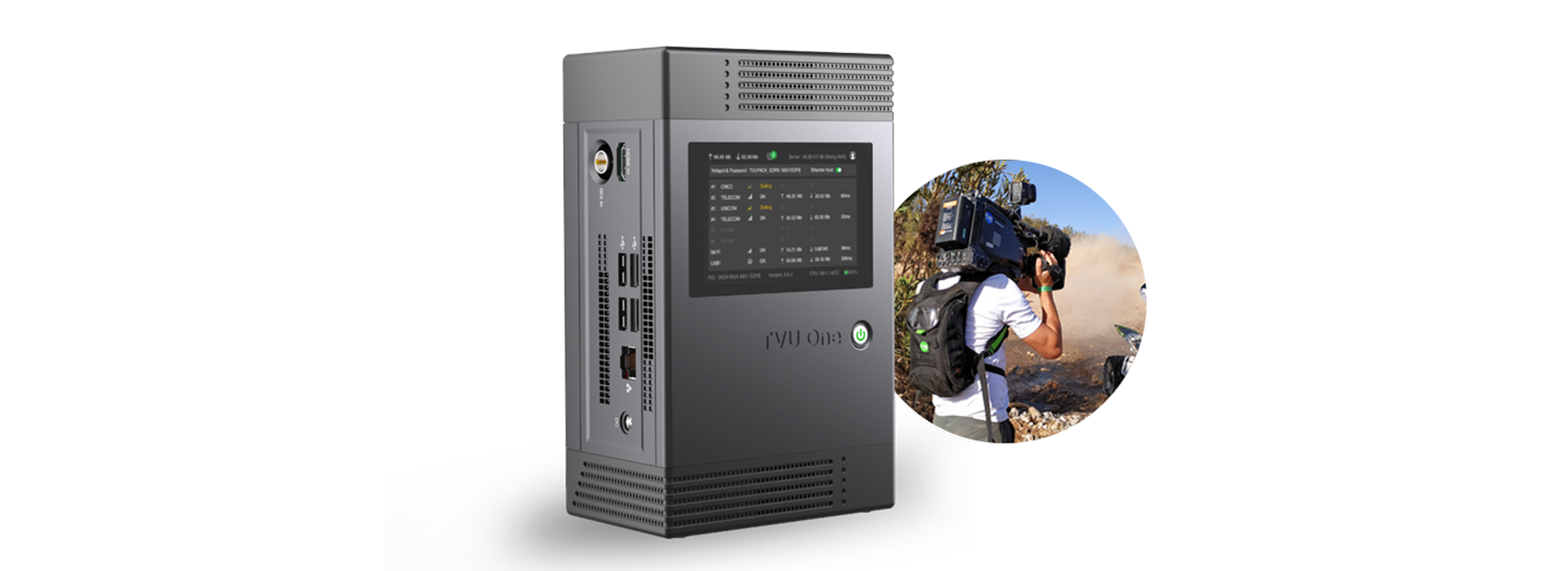

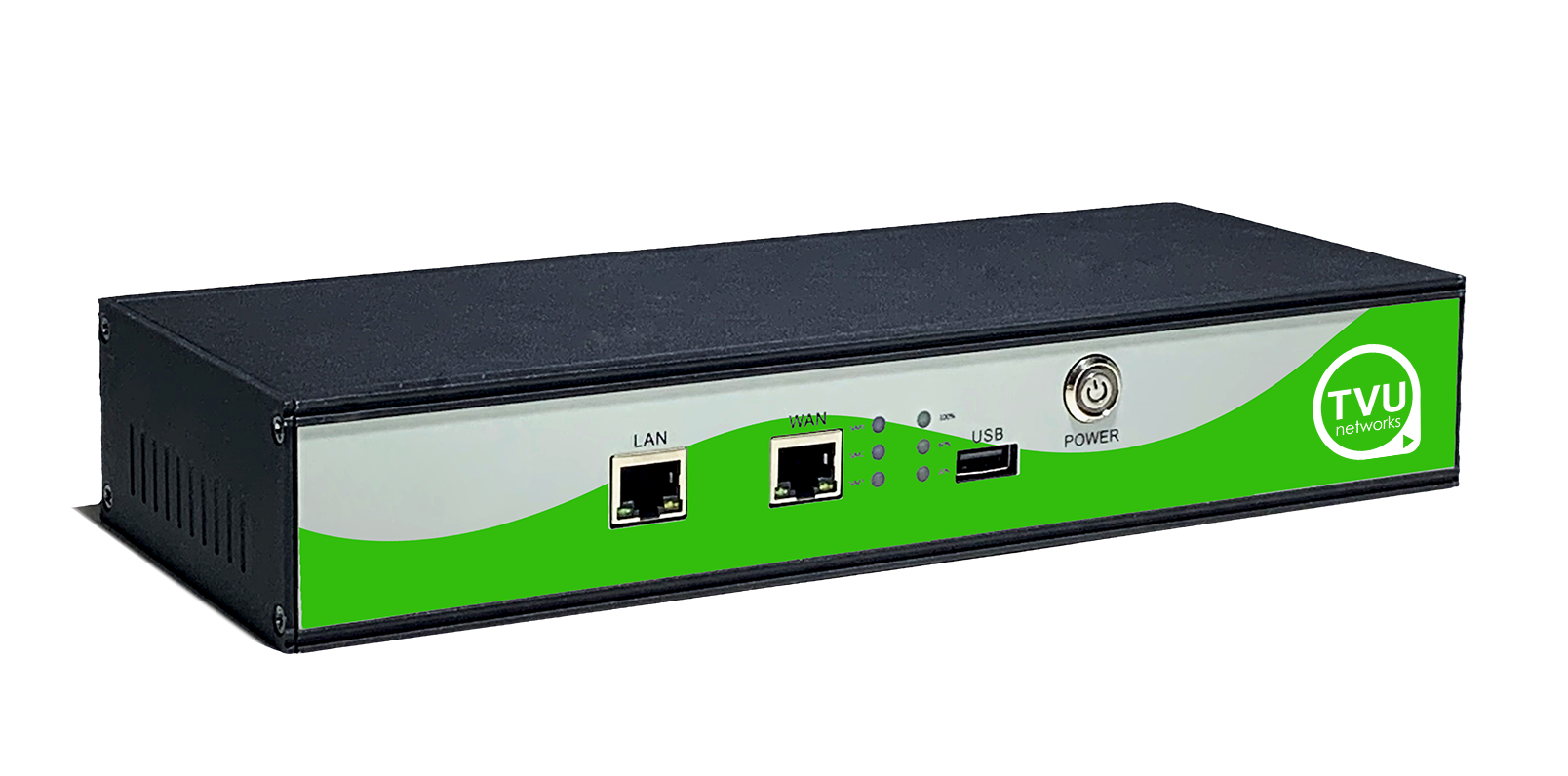

TVU 多网聚合路由器，可以聚合多路网络，实现速度叠加，多路并行传输，确保网络连接始终稳定

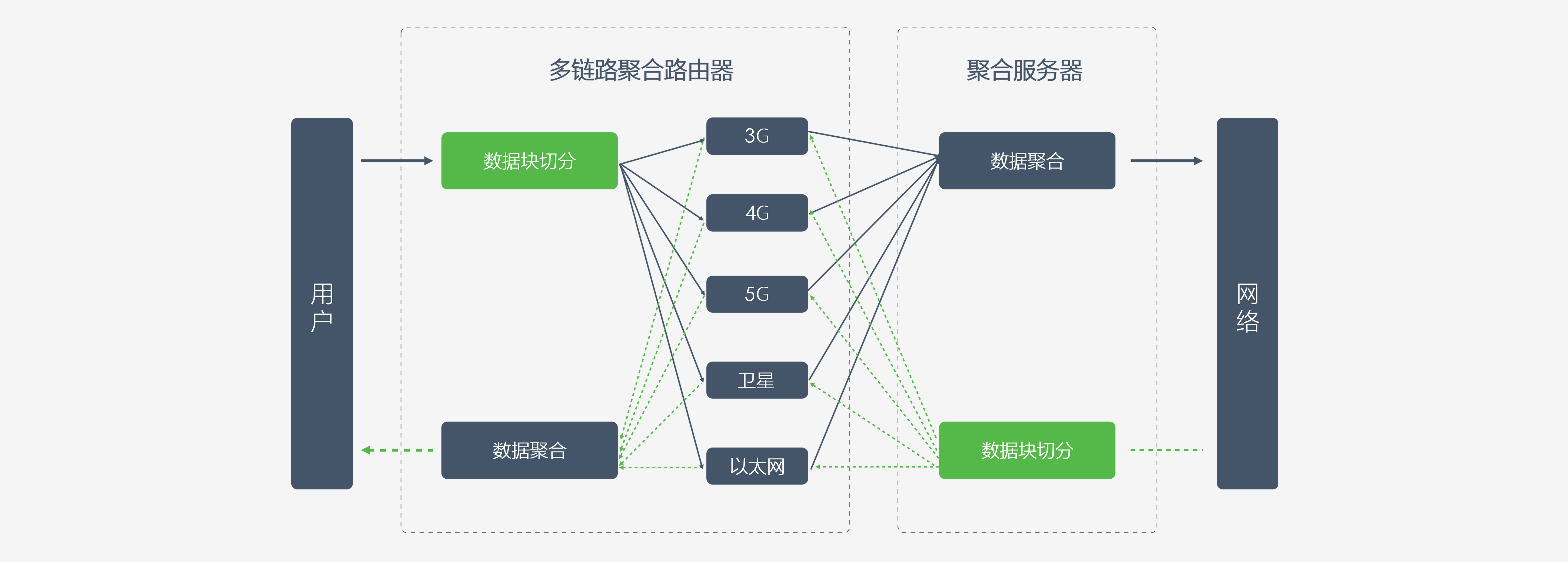

工作原理

强大的 IS+ 算法

超高的网络聚合效率 | 永不掉线的网络连接稳定性 | 多网络协议支持

TVU独有的Inverse StatMux（IS+）技术，是一个多路信号整合并通过一个固定信道发送的过程，将一个单一的信号源通过反向复用多个信道用于传输，然后在接收端重新聚合。在实际应用中，IS监控每个连接的带宽，并根据每个连接的可利用率来传输对应数量的数据包，然后在接收终端经过纠错后合并还原到原始数据。

IS+包含且提升了IS算法、Smart VBR控制和先进的FEC算法。通过Smart VBR（动态编码），系统根据预设的延时进行传输码率的动态管理。整合这3个技术的结果就是为了保证能充分地使用所有的传输链接，以获得可靠稳定的高质量次秒级延时网络连接。

传统的移动上行解决方案是通过整合的方式解决带宽问题，所有的传输通道通过TCP进行多链路数据分配。该方式无法处理在移动和复杂网络环境中持续变化的码流、丢包率和延时等状况，大部分系统只能依赖重传技术如ARQ、HARQ等，显著的增加了系统的延时时间。

而TVU Router通过UDP及基于IS+的实时环境动态变化预测，持续观察数据链接状态，同步发送对应数量的提前量来保证数据包能被接受到，而不会产生潜在的丢包。这种通过高精度预测而避免数据重传的机制，有效提升传输效率的同时，降低了网络延时。

聚合路由的行业性能标杆

IS+聚合算法的多面性 -- 极致的平衡点

理论分析：聚合效率越高，相当于向多链路尽可能多的发送数据，虽然这样效率很高，但在对抗链路丢包、链路质量突然下降时，会导致浪费大量数据流量，也会在多条链路延时差异很大时导致分配不平均等等问题。

基础算法一：单个数据包在传输过程中可能丢失、可能部分错误，这又涉及到单个包的纠错能力，和多个包的联合纠错能力，这是聚合算法中的综合前向纠错算法。

基础算法二：因此适当的降低聚合效率，同时又要实时检测链路质量，并根据不同的链路质量分配实际使用的带宽才是聚合算法的高级平衡算法，这里面包含了各链路的带宽预测和带宽实时检测算法。

基础算法三：聚合和解聚合是这类基础算法之上的算法，也称为复用和解复用算法，在发送端把数据拆成多个，然后在接收端再进行合并。

总结：只有这三大块算法体系的联合运作，才能在高聚合效率的同时，还能保证极低的传输流量消耗，并实现部分链路剧烈波动时更灵敏快捷的聚合策略调整响应，以确保给用户带来优异的网络稳定接入体验。

网络聚合效率

正常情况下，贴近理论值的聚合效率，聚合效率90%以上

带宽聚合效率：链路1带宽a，链路2带宽b，TVU聚合带宽能达到90%*（a+b），针对多条不稳定链路也可以达到极高聚合效率带宽能力：单独采用链路1下载指定100M文件10秒，单独链路2下载100M文件也是10秒，采用聚合后能够在5.5秒内完成下载。测试方式：采用iperf测试分别的带宽和聚合后的带宽，采用15秒平均后的带宽值以及24小时统计测试法。

叠加虚拟专用网络协议后的聚合效率，聚合效率75%以上

叠加虚拟专用网络协议后，会导致包纠错能力变弱，也会一定程度干扰聚合算法，普通的聚合路由算法的效率会跌倒10%~20%TVU的聚合算法可以保持在75%以上。

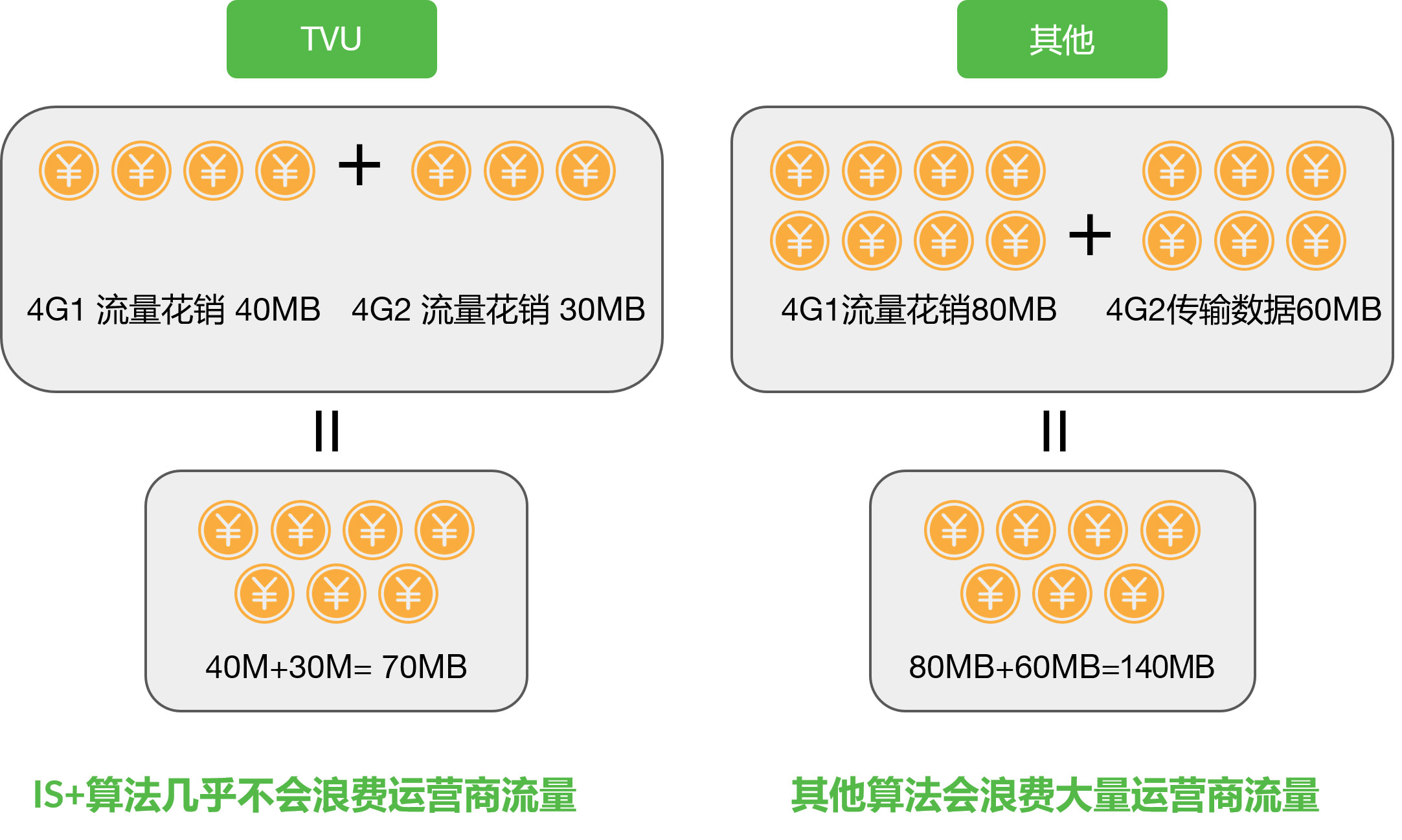

网络运行成本

省钱：高效的聚合传输效率，流量消耗，可达90%的传输效率

100MBytes文件，传递到对端实际消耗的流量小于110MBytes，即100/110=90.9%链路优先级设置，可以预设优先使用价格便宜的链路，使用其他链路作为补充可以设置整体带宽和单链路带宽限速，配合链路优先达到优化网络费用的效果

独有功能

虚拟专用网络

TVU Router支持所有的公开TCP、UDP协议，对于多数企业组建私有网络的虚拟专用网络协议TVU Router有着更优秀的支持，在多路复用的传输协议之上，叠加虚拟专用网络后，传输效率依旧可以保持有很高的效率，虚拟专用网络协议包含L2TP等。

灵活的端口映射方案

TVU Router虽然在技术上采用了多路复用，但在使用上和普通路由器一样便捷；对于不同的协议端口，可以进行独立的映射，使用非常方便。

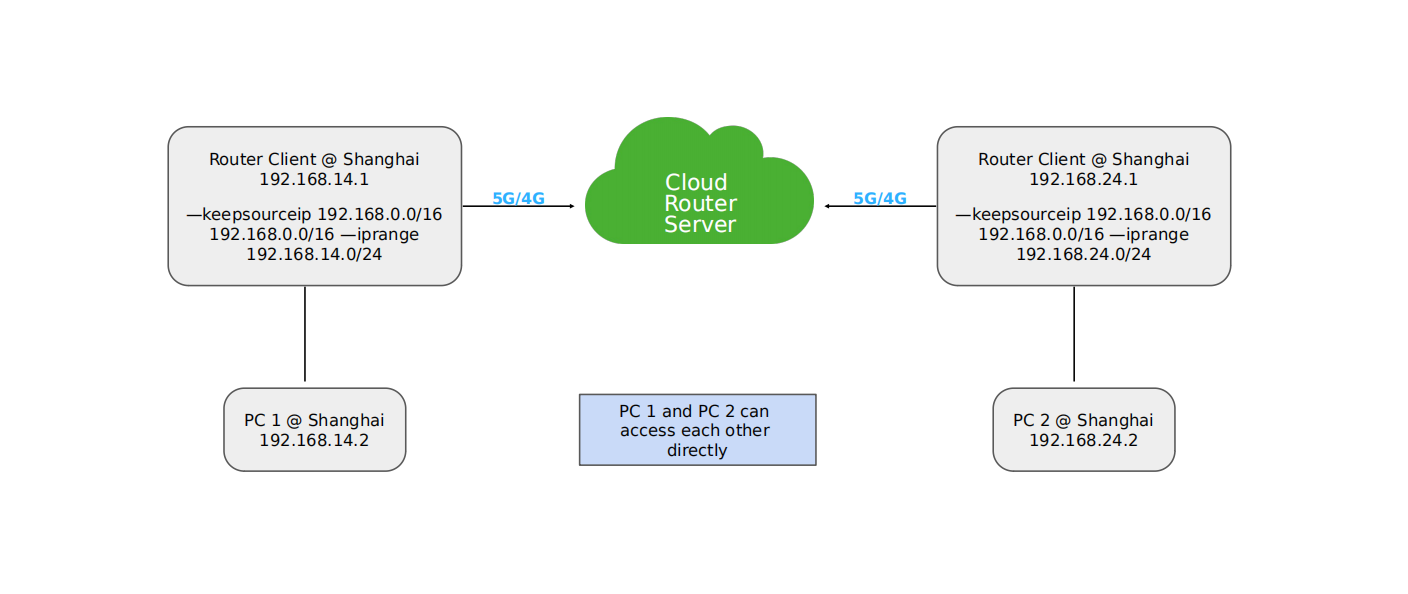

Router P2P(点击了解详情)

当多个router client连接到同一台router server后，打开P2P功能，它们可以构成一个架设于云端的私有局域网络，完成各类在局域网中自由使用的业务。

数据包监控能力

TVU Router 包含了的防IP透传及防火墙能力： - 管理者可以对Router的使用者的网络行为进行精细化监控管理。 - 管理者可以对Router的下级使用者进行互联网访问的精细化流量统计与计费管理。

数据包顺序复原

TVU Router多路复用，会在源端把数据分拆成，并通过不同的无线通道进行发送，由于不同无线通道的信号质量、路由延时，因此达到云端服务器的时候可能出现不同的到达顺序，TVU服务器会精准的进行顺序复原，保证客户的数据还是按照原来的顺序到达。保证与各种视频等应用的无缝对接。

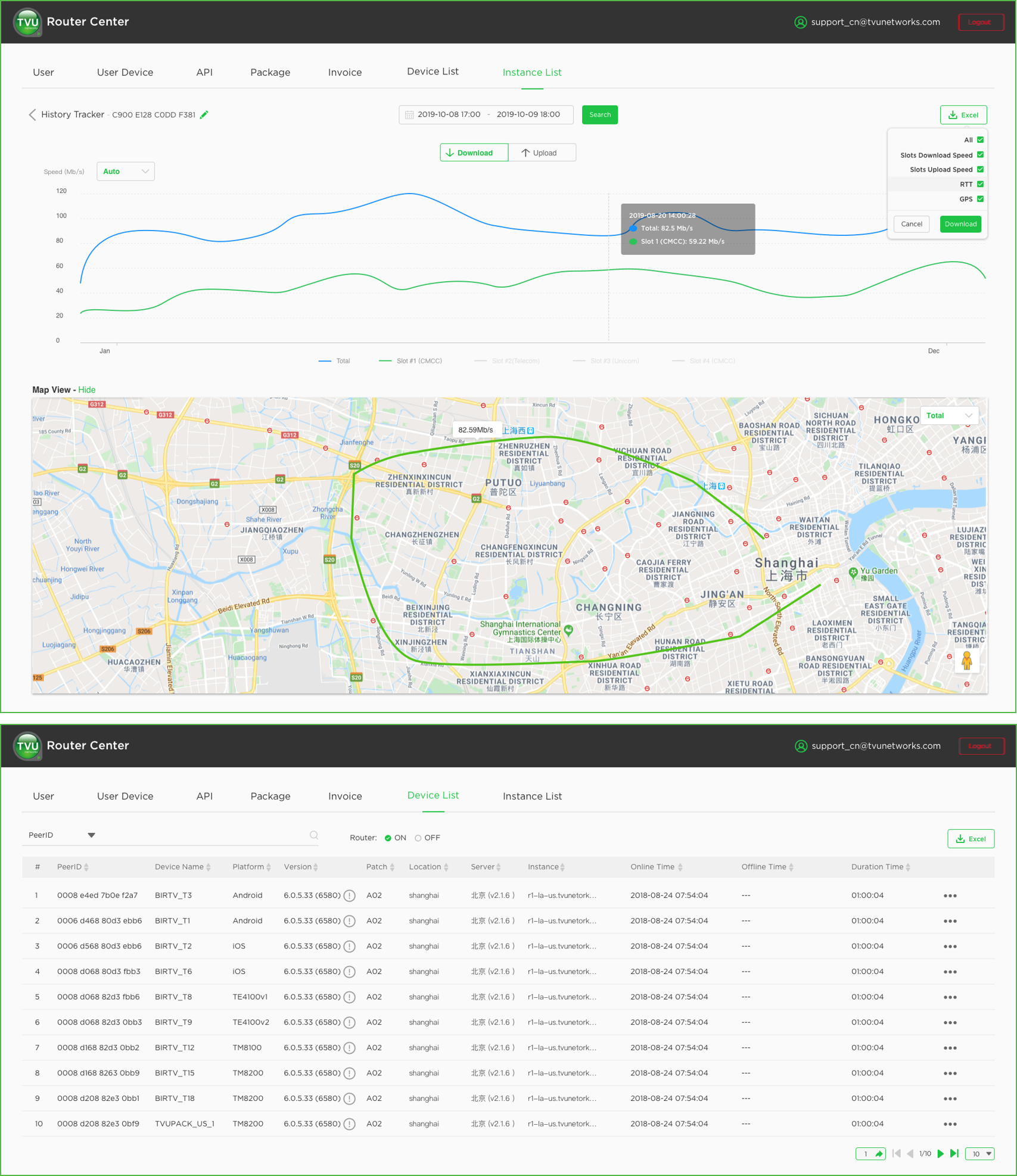

可查看速率图

在Router的Router Center云管理平台可以实时监看每个设备的速率，并显示所在位置，也能在地图上展示设备的运动情况，评估出每条无线链路的信号质量。保证高效的运营管理。同时提供API接口与其他BOSS系统对接。

远程设备维护管理及流量管理，提高效率

多链路优先级设置

对于核心的多路复用，不仅能自动的侦测每条链路的信号质量，调整数据包的重发效率，也可以由用户自行设置优先级，便于在运维网络时对不同成本的链路流量消耗有个事先的设置和调节。例如有些用户希望优先使用4G网络，然后再使用卫星提供的网线链路。

多链路带宽封顶速率设置

针对每条无线、有线链路，可以设置不同的封顶速率，从而控制长期的运维成本，在稳定性、低成本之间快速帮客户找到合适的平衡点。

优选云服务器

TVU Router多路复用的传输技术，非常依赖云端接收服务器所在位置。

TVU Router云端的管理系统有智能识别能力，可以根据用户所在的位置选择较优的集群服务器。

从而无论何时何地保证更好的数据链路，避免数据拥塞。

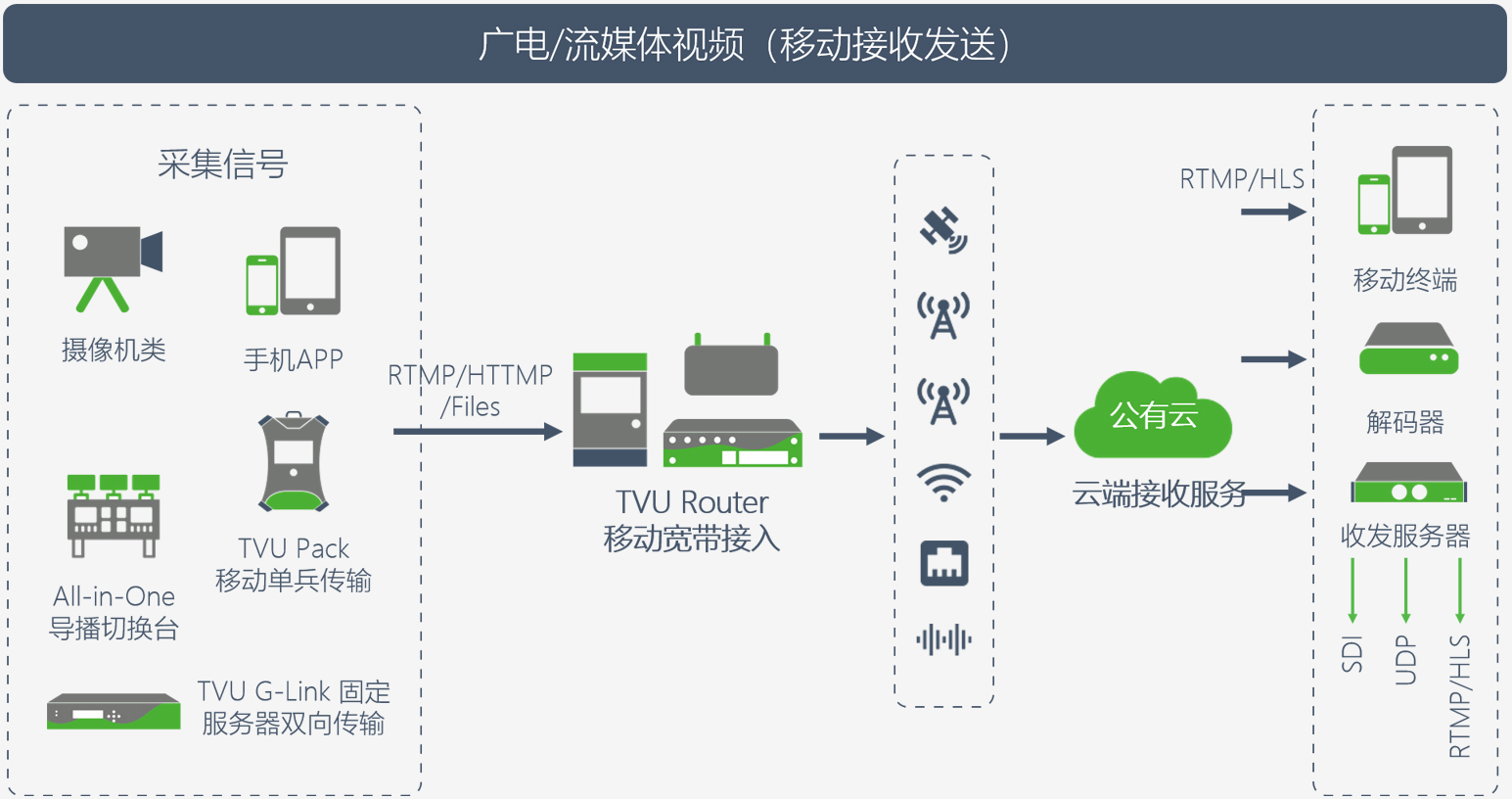

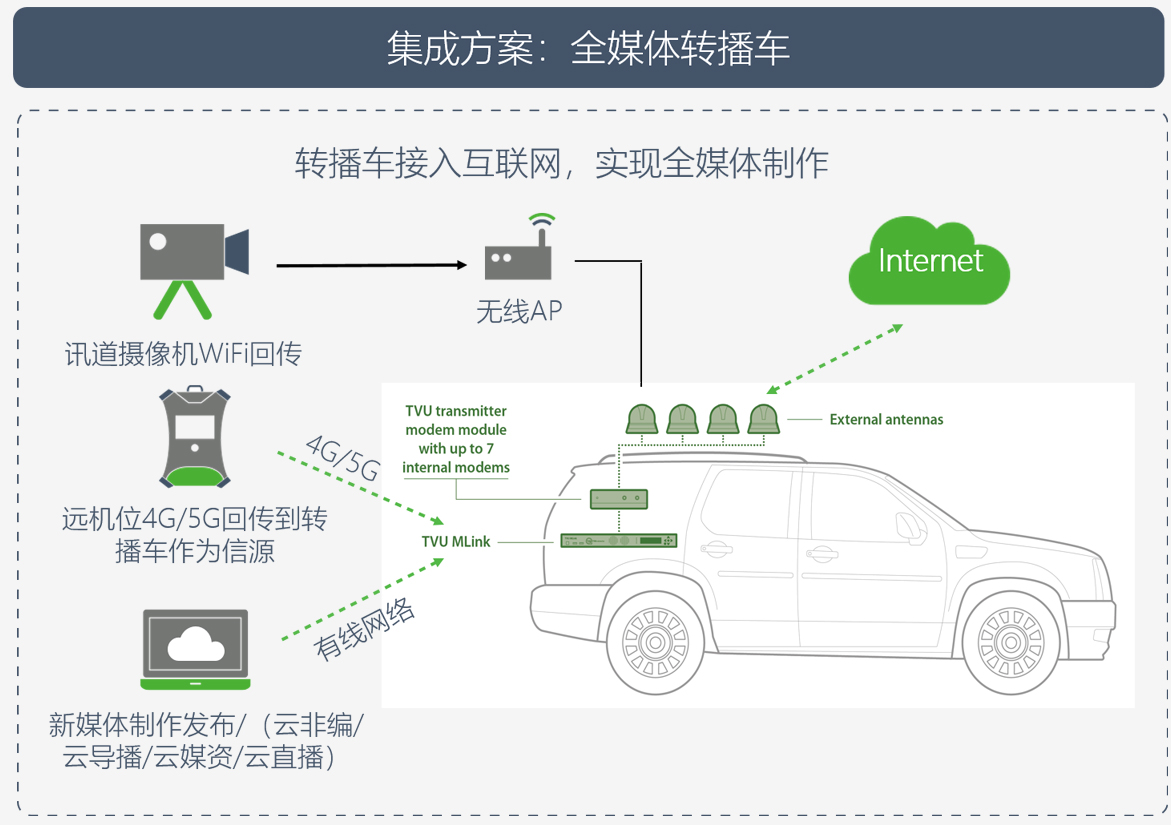

应用场景 —— 广播电视

■ 可提供可靠的低延迟且高速连接，足以在全高清条件下覆盖整个活动现场。

■ 设计紧凑便携，TVU Router非常适合捕捉碎片化、发展中的和快速运动的事件。

■ 可在4G/5G环境下提供高达1Gbps带宽，用于8K以上VR视频流直播，实现大型视频文件实时回传。

■ 可同时为转播车及全能导播台提供稳定的云平台网络接入，快速融入整个云生产平台。

■ 可结合TVU-Receiver及G-Link产品线，提供广播级的移动视频接收及传输能力。

应用场景 —— 应急通讯

■ 可为公共安全机构和第一响应者提供高速连接，支持关键任务通信

■ 具备先进的4G LTE技术并可升级，支持14频段和（美国）FirstNet国家公共安全宽带网络

■ 支持私有化部署，可满足用户私网部署及特定网络安全需求

■ 与全球众多知名卫星、LTE、MESH私网设备整合与认证，满足各种网络环境下通讯需求

应用场景 —— 智能工业

TVU Router可为没有联网条件的建筑工地提供可靠的高速互联网。无论是在城市还是在乡村，施工方都可以访问3D建筑计划，更工作进度表，摄像监控信息以及其他关键任务的企业(级)应用程序。 TVU Router让建设项目能够顺利按计划进行。 RealWear是一款工业可穿戴平板电脑，专为熟练的技术人员和工程师设计，用于远程指导现场服务、设备检查、维护和复杂的制造组装等工作辅助，其使用环境可能面临干扰大或者信号较弱的问题，因此其与TVU Router合作，保障了稳定的用网需求。

应用场景-互联网直播

搭配松下ENG摄像机进行互联网直播(点击了解应用详情)

松下的4K及高清两款ENG摄像机产品产品，以其高超的画面质量及便携性，受到了广大媒体用户的青睐，作为主流媒体用户新闻外拍的明智之选。随着5G移动互联网的高速发展，用户不仅仅满足于节目的记录，更需要可以实现互联网融媒直播、商业平台直播带货等等新型业务的需求

松下一体化摄像机与Router设备搭建方案(点击了解应用详情)

将TVURouter作为连接通道，把本地解码设备、切换台和远程一体化摄像机及相关设备通过固定网络或移动网络连接到云端，模拟出对等网络环境（P2P）

其他应用场景

卫星 —— 采用TVU独有的IS+技术，在多路复用时可以聚合延时特别长的卫星带宽。通过聚合卫星和4G网络，为卫星提供热备，保证稳定带宽。同时优先使用4G网络，只有当4G网络带宽不足时才复用卫星链路，从而达到节约卫星资费降低运营成本。TVU Router可支持Ku-band，Ka-band，海事卫星，天通卫星等各种数据卫星的带宽有效聚合。

车队使用 —— TVU Router为您的车队提供可靠的高速连接。使用多蜂窝、多载波链路聚合，TVU Router可将载体的特定信号盲点降低，确保车队的持续覆盖。无论是GPS跟踪、远程信息处理、分心驾驶监控，还是贵重货物的实时视频监控，TVU Router都能让您的车队保持在线和运行。

零售业务 —— TVU Router 为现代零售连接基础设施提供安全，可靠和快速的互联网连接。TVU Router可以为您的商店提供基础连接，或意外故障情况下的网络迁移备用连接，以避免代价高昂的停业时间。凭借始终可用性，商店可以访问POS，营销分析，实时库存，数字标牌和其他智能商店应用程序。无论您是经营实体店，快闪店，店中店还是售货亭，TVU Router都可以保持您的零售业务7X24小时运行在线。

交通运输 —— TVU Router 提供可靠的移动宽带连接到公共运输车辆。通过多路蜂窝和多载波链路集聚，TVU Router 为公共运输车辆提供了统一的互联网连接，用于控制任务关键应用，包括GPS定位跟踪和交通警报、实时路径调度、车票系统、数字签名和乘客Wi-Fi服务。TVU Router 可以连接总线和列车以提高过境效率。同时 TVU Router 也在高铁乘客WI-FI覆盖、自动驾驶汽车视频及数据网络接入、船只网络等领域都有着优异的性能表现。

临时专线 —— TVU Router 的优越性能可以保证用户在临时场地如：展览馆、酒店发布厅、共享办公室等各个产地环境下的稳定高带宽互联网接入。可在发生意外停电时为您的企业提供可靠，快速的互联网连接，以实现网络故障转移应急，例如短暂的停电或长时间无法服务。
